3.7v升10v/3.7v升24v-500MA小封裝升壓ic

3.7v升10v/3.7v升24v-500MA小封裝升壓ic是一種由基準電壓源 、振蕩電路
、誤差放大器、相位補償電路 、PWM / PFM 切換控制電路等構成的CMOS 升壓DC/DC 控制器。通過使用外接低通態電阻N 溝道功率MOS ，即可適用于需要高效率
、高輸出電流的應用電路上 。通過PWM / PFM 切換控制電路
，在負載較輕時，將工作狀態切換為占空系數為15%的PFM 控制電路 ，可以防止因IC 的工作電流引起的效率降低
。

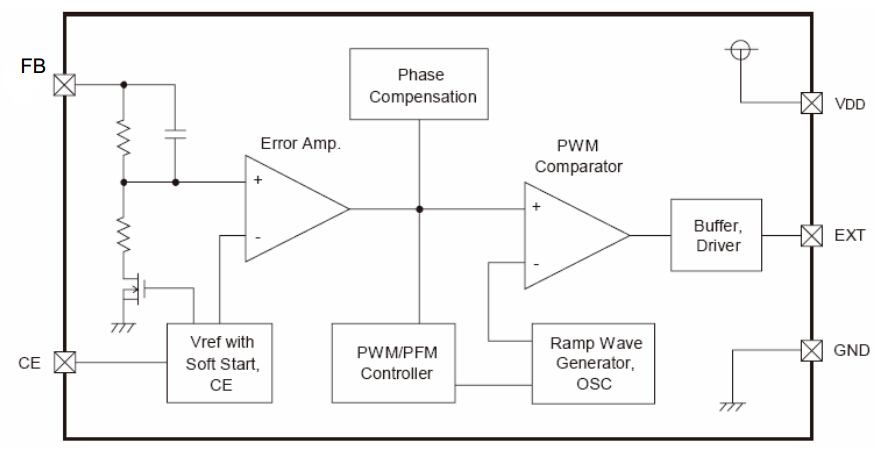

3.7v升10v/3.7v升24v-500MA小封裝升壓ic內部結構圖

特點：
低電壓工作：可保證以 0.9 V (IOUT = 1 mA)啟動 占空比: 內置 PWM / PFM 切換控制電路(15 ~ 78%)
振蕩頻率：300KHz
輸出電壓：在1.5～6.5V之間 輸出電壓精度：±2﹪
軟啟動功能：2mS 帶開/關控制功能
外接部件：線圈、二極管 、電容器、晶體管
封裝形式：SOT-23-5

應用： 移動電源,移動電話（PDC, AHM, CDMA, IMT200等）,藍牙設備, PDA,便攜式通訊設備,游戲機,數碼相機,無繩電話,筆記本

典型應用 應用 電流 效率 3V升5v 1A-3a 87% 5V升12v 1A 90%
