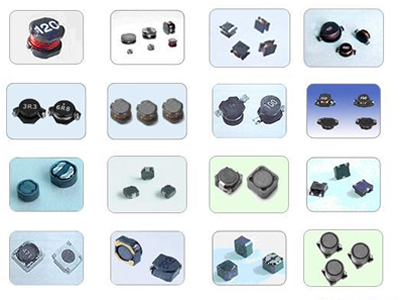

根據輸出的電壓檔次 、最大輸入電壓Vin(MAX) 、最大負載電流Iload ，MAX等參數選擇電感時可參照相應的電感曲線圖來查找所需采用的電感值 。
輸入電容應大于47μF ，并要求盡量靠近電路 。而輸出電容推薦使用的電容量為100μF~470μF，其耐壓值應大于額定輸出的1.5~2倍 。對于5V電壓輸出，推薦使用耐壓值為16V的電容。

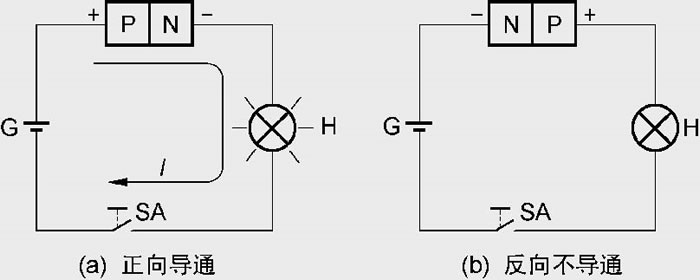

二極管的額定電流值應大于最大負載電流的1.2倍 ，但考慮到負載短路的情況 ，二極管的額定電流值應大于LM2675的最大電流限制，另外二極管的反向電壓應大于最大輸入電壓的1.25倍。
