AH6953升壓芯片應用之一：9v-28v自動升降12v2A

9v-28v升降12v2A大功率自動升降壓芯片
，可升壓也可降壓，輸入電壓可高于也可低于輸出電壓 ，而輸出電壓保持不變
，自動穩壓功能
。
使用鐵硅鋁磁芯電感 ，高效率低發熱 ，升壓效率達到93%
，降壓效率95%，最大輸入輸出電流5a.輸入電壓2.2~80V,輸出電壓從1.0~35V之間連續可調。

特性參數：

1、輸入電壓：DC 2.2～80V

2 、輸出電壓：DC 1.0～35V(注：芯片是自動升降壓ic ，輸出電壓可以大于輸入電壓也可以小于輸入電壓)

3

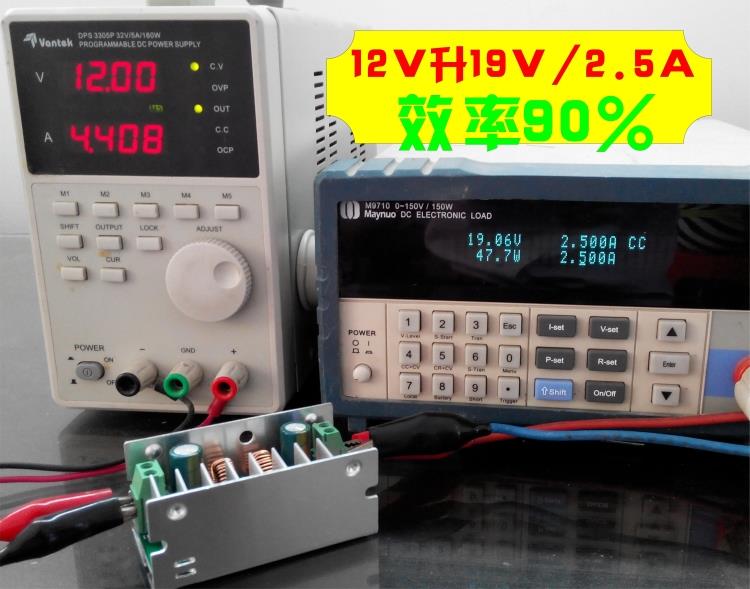

、轉換效率：90%(輸入12V輸出19V/2.5A時測得
，效率跟輸入的電壓和輸出電壓以及電流有關)

4、最大輸入電流：4A

5 、最大輸出電流：5A

6. TSSOP-8L封裝

應用范圍

★電瓶穩壓器，可以吧12V電瓶（10-14V）輸出穩壓在12V ，24V電瓶輸出穩壓在24V 。

★太陽能充電穩壓
，可以吧太陽能電池波動電壓穩定下來，并且可以給電瓶充電 ，避免電瓶過沖
。

★為您的電子設備供電，超寬壓升降壓設計給
，適用電壓范圍寬。

★系統前級供電，超寬壓升降壓設計給 ，適用電壓范圍寬 。

AH6953典型應用

 輸入電壓輸出電壓輸出電流轉換效率

 2.8V-6V  3V           1A           95%

 9V-28V   12V           2A          93%
